جریمه توان راکتیو چیست و چرا قبض برق کارخانه را گران می‌کند؟ راهنمای کامل ضریب توان و محاسبه در ۱۴۰۵
راهنمای فنی و مالی برای مدیران کارخانه، مسئولان برق، مدیران انرژی و واحدهای مالی | آخرین بازبینی: مهر ۱۴۰۵
اگر در قبض برق کارخانه ردیفی با عنوان «انرژی راکتیو»، «بهای انرژی راکتیو» یا عبارتی مشابه دیده‌اید، این عدد صرفاً یک هزینه جانبی تصادفی نیست. در شبکه‌های صنعتی، موتورهای القایی، ترانسفورماتورها، کمپرسورها، پمپ‌ها و بسیاری از بارهای مغناطیسی برای کارکرد خود علاوه بر توان اکتیو، به توان راکتیو نیز نیاز دارند. وقتی این نیاز به‌درستی در محل مصرف جبران نشود، ضریب توان پایین می‌آید، جریان بیشتری از شبکه عبور می‌کند و طبق تعرفه‌های برق، ممکن است مبلغ قابل‌توجهی به صورتحساب اضافه شود.
در ادبیات روزمره این مبلغ را «جریمه توان راکتیو» می‌نامند؛ اما در متن تعرفه ۱۴۰۵، اصطلاح رسمی‌تر «بهای انرژی راکتیو ناشی از بدی کیفیت مصرف» است. تفاوت این دو اصطلاح مهم است: موضوع قبض بر پایه رفتار انرژی و ضریب قدرت کل دوره قرائت محاسبه می‌شود، نه صرفاً یک مقدار لحظه‌ای از توان راکتیو.
پاسخ کوتاه |
۱) توان راکتیو چیست؟ تفاوت kW، kvar و kVA
در سیستم AC سه مفهوم باید از هم جدا شوند. توان اکتیو با واحد کیلووات (kW) بخشی است که کار مفید انجام می‌دهد؛ مثلاً شفت موتور را می‌چرخاند، کوره را گرم می‌کند یا کمپرسور را به حرکت درمی‌آورد. توان راکتیو با واحد کیلووار (kvar) برای ایجاد و حفظ میدان‌های الکتریکی و مغناطیسی لازم است. توان ظاهری با واحد kVA برآیند این دو است و ظرفیت واقعی کابل، ترانس، کلید و شبکه را درگیر می‌کند.
کمیت | واحد | معنی کاربردی |
توان اکتیو | kW | توانی که به کار مفید تبدیل می‌شود |
توان راکتیو | kvar | توان رفت‌وبرگشتی لازم برای میدان‌های مغناطیسی/الکتریکی |
توان ظاهری | kVA | ظرفیت کل درگیر در شبکه؛ برآیند kW و kvar |
ضریب توان | PF یا cosφ | نسبت توان اکتیو به توان ظاهری؛ هرچه به ۱ نزدیک‌تر، استفاده از ظرفیت شبکه کارآمدتر است |
ضریب توان پایین به این معنا نیست که کارخانه لزوماً انرژی اکتیو بیشتری تولید یا مصرف کرده است؛ بلکه برای همان خروجی مفید، جریان بالاتری از شبکه می‌کشد. این جریان اضافی ظرفیت کابل‌ها و ترانسفورماتورها را اشغال می‌کند، تلفات I²R را بالا می‌برد و می‌تواند افت ولتاژ را تشدید کند. به همین دلیل تعرفه‌ها برای ضریب توان ضعیف هزینه اقتصادی در نظر می‌گیرند.
۲) قانون جریمه توان راکتیو در تعرفه برق ۱۴۰۵
بند ۸ شرایط عمومی تعرفه‌های برق سال ۱۴۰۵ یک مرز روشن تعیین کرده است: برای مشترکان با قدرت ۳۰ کیلووات و بالاتر، اگر متوسط ضریب قدرت دوره قرائت کمتر از ۹۱ درصد باشد، بهای انرژی راکتیو محاسبه می‌شود. همان بند تصریح می‌کند که محاسبه با ضریب زیان و «ضریب ۹» انجام می‌شود و بهای انرژی راکتیو به ازای هر کیلووارساعت نمی‌تواند از ۹ برابر هزینه تأمین برق بیشتر شود.
در همان بخشنامه، هزینه تأمین برق سال ۱۴۰۵ برابر ۱۳٬۲۵۶ ریال به ازای هر کیلووات‌ساعت اعلام شده است. بنابراین سقف نظری نرخ بهای انرژی راکتیو در این سال برابر ۱۱۹٬۳۰۴ ریال به ازای هر کیلووارساعت است. این عدد سقف تعرفه‌ای است؛ مبلغ واقعی قبض ممکن است قبل از رسیدن به این سقف، بر اساس فرمول ضریب زیان و پایه صورتحساب محدود شود.
نکته مهم |
۳) فرمول محاسبه جریمه توان راکتیو؛ مرحله‌به‌مرحله
برای فهم قبض، سه مرحله اصلی وجود دارد. ابتدا ضریب قدرت دوره از انرژی اکتیو و انرژی راکتیو ثبت‌شده محاسبه می‌شود. سپس اگر PF کمتر از ۰٫۹۱ بود، ضریب زیان به دست می‌آید. در پایان، این ضریب با ضریب ۹ روی بهای برق پیش از عوارض اعمال می‌شود؛ البته سقف تعرفه‌ای به ازای هر kvarh نیز باید رعایت شود.
مرحله | فرمول مفهومی | توضیح |
۱. ضریب قدرت | PF = Ea / sqrt(Ea^2 + Er^2) | Eₐ انرژی اکتیو دوره و Eᵣ انرژی راکتیو دوره است. |
۲. ضریب زیان | L = (0.91 / PF) - 1 | فقط وقتی PF کمتر از ۰٫۹۱ باشد. |
۳. بهای راکتیو | Charge = 9 × L × B | مطابق بند ۸ تعرفه ۱۴۰۵، با رعایت سقف نرخ. |
۴. سقف نرخ | Rate cap = 9 × 13,256 = 119,304 Rial/kvarh | سقف بهای راکتیو به ازای هر کیلووارساعت در ۱۴۰۵. |
در عمل، صورتحساب شرکت برق ممکن است «بهای برق پیش از عوارض» را بر اساس اجزای همان تعرفه و دوره محاسبه کند. بنابراین اگر می‌خواهید قبض واقعی را بازسازی کنید، صرفاً یک نرخ انرژی را در مصرف ضرب نکنید؛ پایه محاسبه باید با ساختار همان صورتحساب تطبیق داده شود.
۴) مثال عددی: یک کارخانه با ضریب توان ۰٫۸ چه هزینه‌ای می‌بیند؟
فرض کنید یک کارخانه در یک دوره ۱۰۰٬۰۰۰ kWh انرژی اکتیو و ۷۵٬۰۰۰ kvarh انرژی راکتیو ثبت کرده است. در این حالت، ضریب توان دقیقاً ۰٫۸ خواهد بود. همچنین برای ساده‌سازی مثال فرض کنیم بهای برق پیش از عوارض که مبنای این محاسبه قرار گرفته، ۸۰۰ میلیون ریال است.
گام | محاسبه | نتیجه |
ضریب توان | PF = 100,000 / sqrt(100,000^2 + 75,000^2) | 0.80 |
ضریب زیان | L = (0.91 / 0.80) - 1 | 0.1375 |
ضریب تعرفه‌ای نهایی | 9 × 0.1375 | 1.2375 |
بهای راکتیو آموزشی | 800,000,000 × 1.2375 | 990,000,000 Rial |
معادل تومان | 990,000,000 / 10 | 99,000,000 Toman |
این مثال عمداً ساده شده تا سازوکار را نشان دهد و جایگزین بازسازی رسمی یک قبض واقعی نیست. در قبض واقعی باید پایه «بهای برق پیش از عوارض»، سقف نرخ به ازای kvarh، کد تعرفه و جزئیات دوره را از خود صورتحساب و ابلاغیه مربوط تطبیق داد. با این حال، مثال نشان می‌دهد چرا افت ضریب توان می‌تواند بدون افزایش متناسب تولید، هزینه قبض را به‌شدت بالا ببرد.
۵) چرا چند صدم افت ضریب توان، قبض را ناگهان سنگین می‌کند؟
اثر ضریب زیان خطی نیست و با فاصله گرفتن PF از مرز ۰٫۹۱، ضریب هزینه سریع‌تر رشد می‌کند. جدول زیر فقط اثر ریاضی فرمول را نشان می‌دهد؛ رقم نهایی قبض همچنان تابع پایه صورتحساب و سقف تعرفه‌ای است.
ضریب توان دوره | ضریب زیان | اثر ۹×L روی پایه محاسبه |
0.90 | 0.0111 | 10.0٪ از پایه پیش از سقف |
0.85 | 0.0706 | 63.5٪ از پایه پیش از سقف |
0.80 | 0.1375 | 123.7٪ از پایه پیش از سقف |
0.75 | 0.2133 | 192.0٪ از پایه پیش از سقف |
0.70 | 0.3000 | 270.0٪ از پایه پیش از سقف |
به‌عنوان مثال، در PF برابر ۰٫۹۰، اثر فرمول حدود ۱۰ درصد پایه است؛ اما در PF برابر ۰٫۸۰ به حدود ۱۲۳٫۷۵ درصد پایه می‌رسد. همین جهش توضیح می‌دهد چرا یک بانک خازنی خراب، یک پله خارج از مدار یا رشد ناگهانی بارهای القایی می‌تواند قبض را در یک دوره غیرعادی کند.

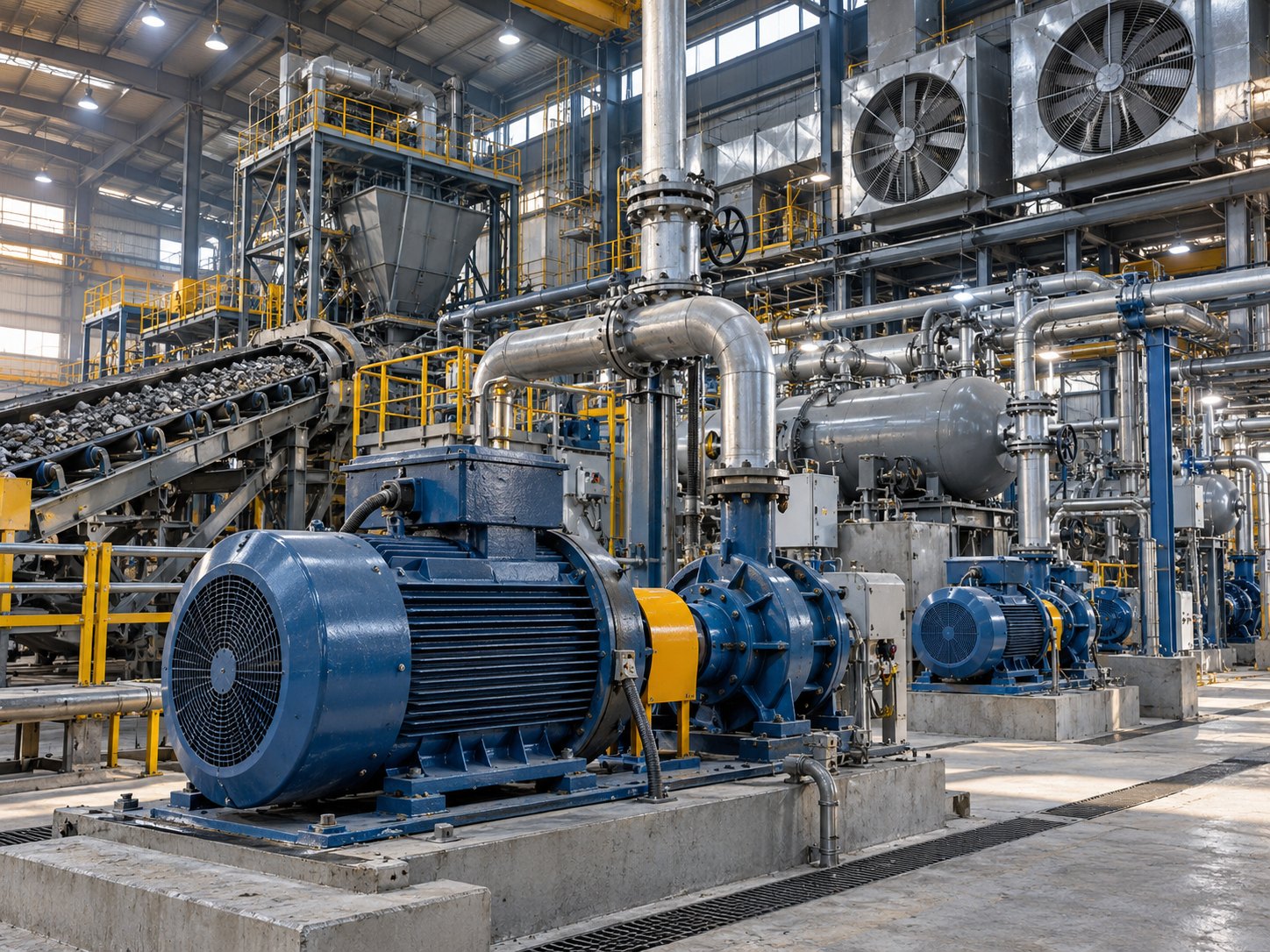

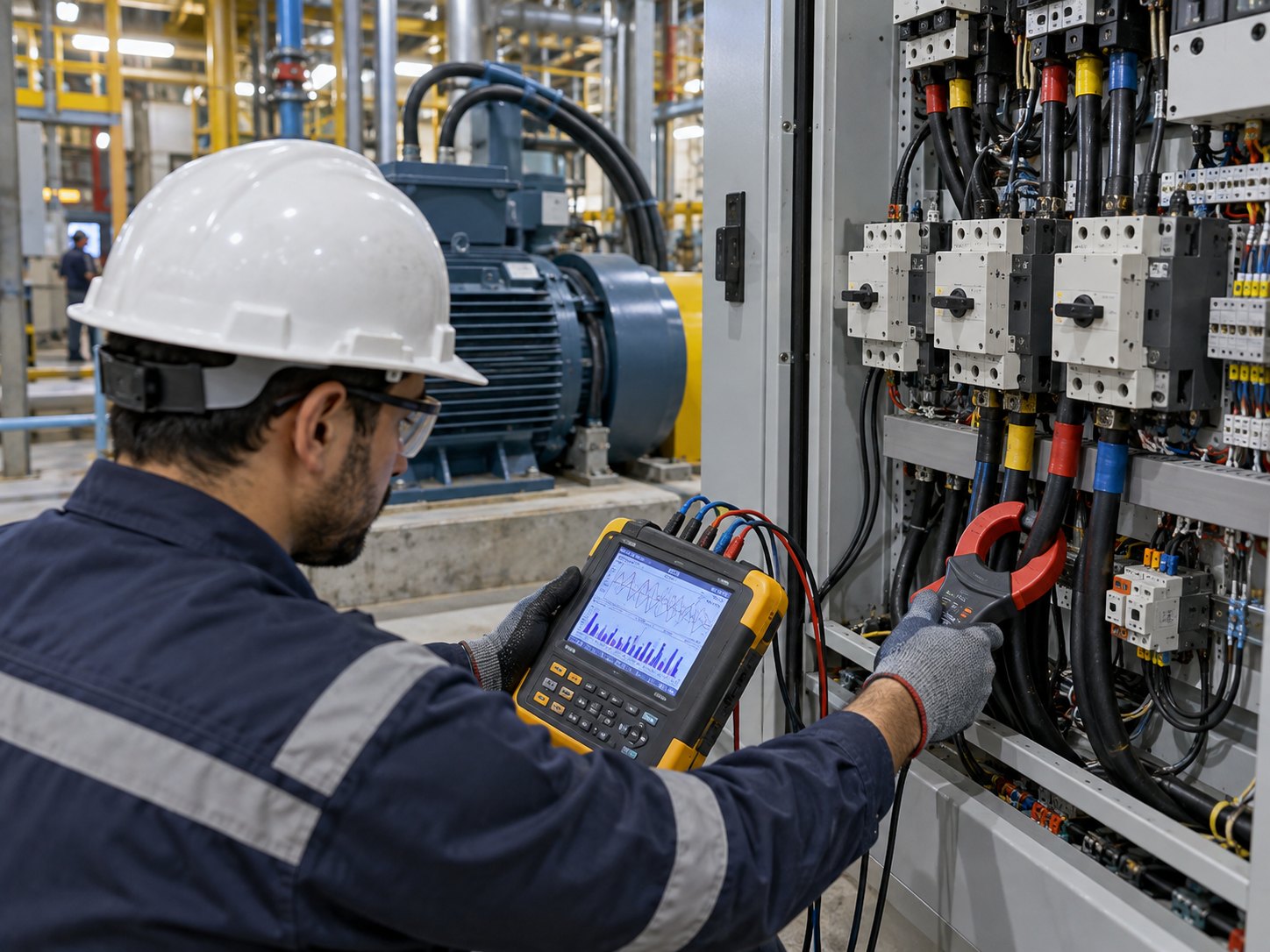

۶) چه تجهیزاتی در کارخانه توان راکتیو ایجاد می‌کنند؟
منبع اصلی نیاز به توان راکتیو در بسیاری از کارخانه‌ها بارهای القایی هستند. موتورهای القایی سه‌فاز، ترانسفورماتورها، پمپ‌ها، کمپرسورها، فن‌ها، تجهیزات جوشکاری و برخی تجهیزات کوره‌ای برای ایجاد میدان مغناطیسی به انرژی راکتیو نیاز دارند. وقتی موتور با بار سبک کار می‌کند یا ترانس بزرگ مدت زیادی کم‌بار است، نسبت توان راکتیو به توان مفید می‌تواند نامطلوب‌تر شود.
درایوهای فرکانس متغیر و بارهای الکترونیکی مدرن نیز موضوع را پیچیده‌تر می‌کنند. ممکن است ضریب توان جابه‌جایی مناسب باشد اما هارمونیک‌ها باعث افزایش جریان RMS و رفتار نامطلوب بانک خازنی شوند. به همین دلیل در یک کارخانه دارای VFD، کوره، UPS یا بارهای غیرخطی، تصمیم درباره خازن‌گذاری نباید فقط با خواندن یک عدد cosφ انجام شود.

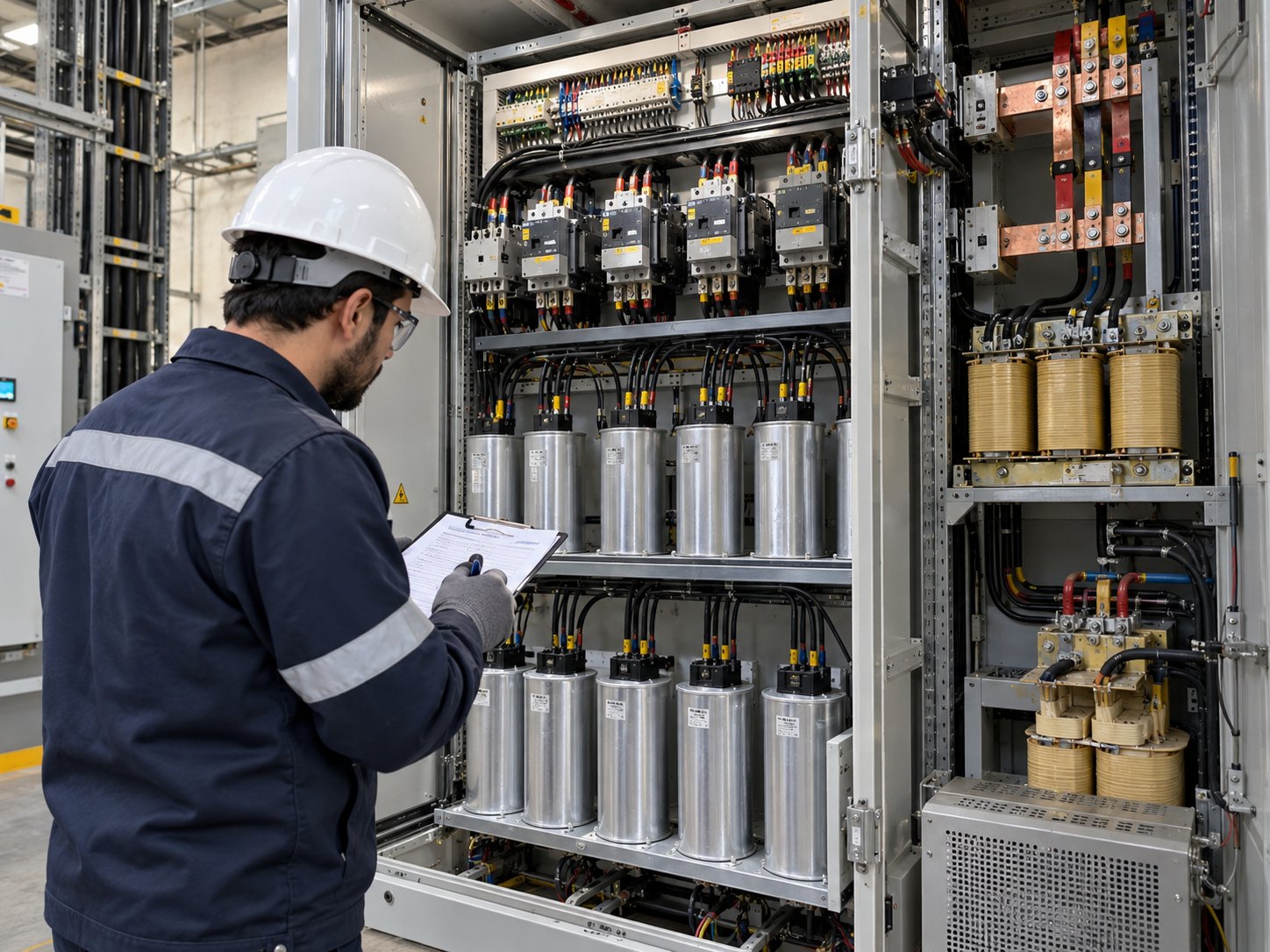

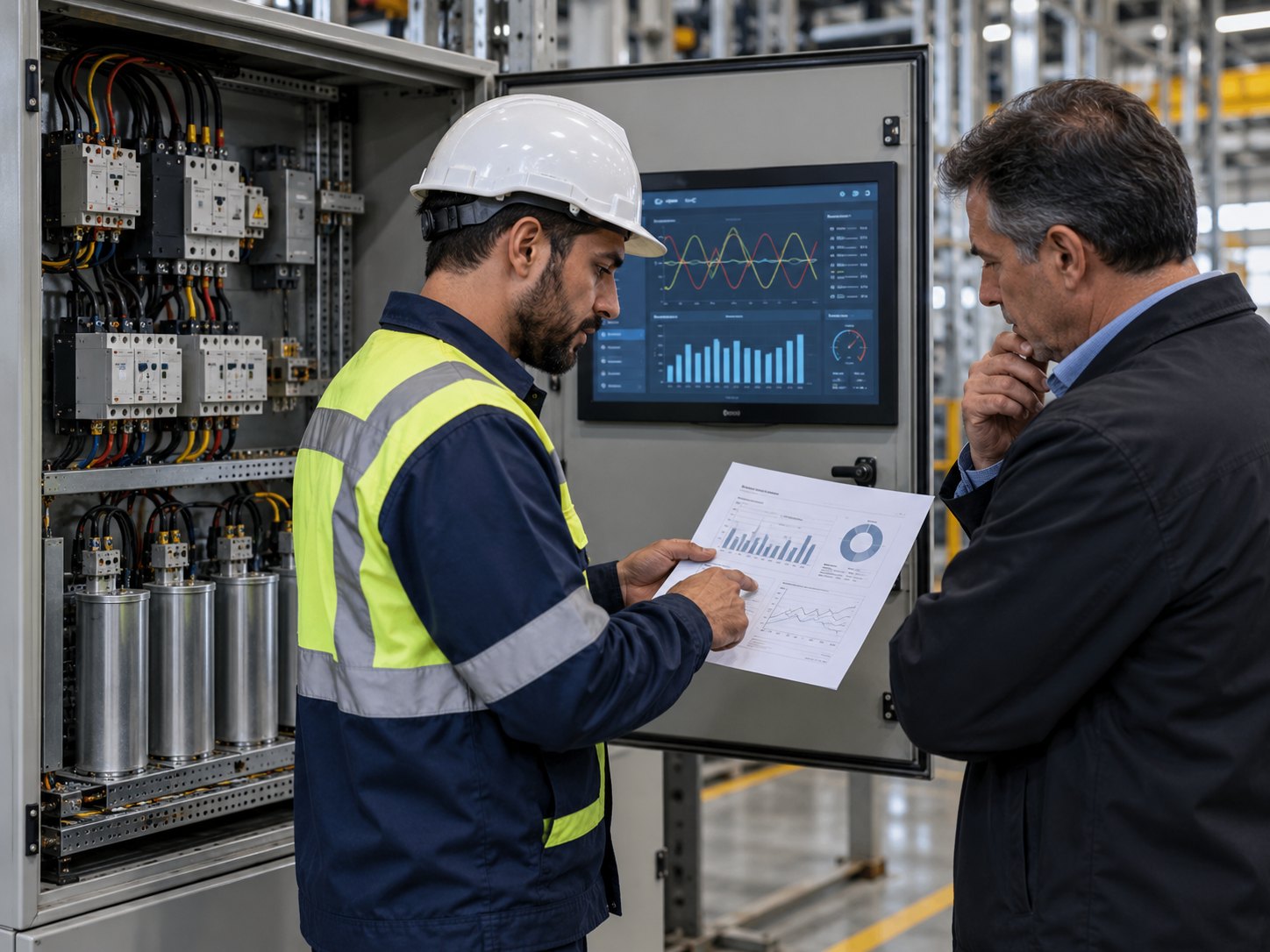

۷) بانک خازنی چگونه جریمه توان راکتیو را کاهش می‌دهد؟
بانک خازنی بخشی از توان راکتیو مورد نیاز بارهای القایی را در همان محل تولید می‌کند. در نتیجه شبکه بالادست مجبور نیست همه این kvar را حمل کند، جریان کل کاهش می‌یابد و ضریب توان بهتر می‌شود. برای بارهای متغیر، بانک خازنی اتوماتیک با رگولاتور ضریب توان، پله‌های خازنی را متناسب با شرایط شبکه وارد یا خارج می‌کند.
برای برآورد اولیه ظرفیت جبران، رابطه مهندسی Qc = P × (tanφ₁ − tanφ₂) استفاده می‌شود؛ P توان اکتیو بار، φ₁ زاویه مربوط به ضریب توان فعلی و φ₂ زاویه مربوط به ضریب توان هدف است. این فرمول برای برآورد خوب است، اما طراحی اجرایی باید با اندازه‌گیری واقعی بار، الگوی شیفت‌ها، هارمونیک‌ها و مشخصات ترانس و شبکه انجام شود.
هدف عملی مناسب |
۸) پنج خطای رایج بانک خازنی که جریمه راکتیو را برمی‌گرداند
• خرابی یک یا چند خازن یا فیوز پله؛ ظاهراً تابلو روشن است اما ظرفیت واقعی جبران کمتر شده است.
• تنظیم اشتباه CT یا جهت آن؛ رگولاتور مقدار راکتیو را غلط تشخیص می‌دهد و پله‌ها را نامناسب فرمان می‌دهد.
• کنتاکتور معیوب یا پله‌ای که فرمان می‌گیرد ولی عملاً وارد مدار نمی‌شود.
• وجود هارمونیک بالا بدون راکتور مناسب؛ خازن‌ها ممکن است داغ شوند، عمرشان کم شود یا خطر تشدید رزونانس ایجاد شود.
• جبران بیش از حد در ساعات کم‌بار؛ سیستم به سمت ضریب توان پیش‌فاز می‌رود و کیفیت بهره‌برداری بدتر می‌شود.
اگر قبض یک دوره ناگهان راکتیو شد، فقط ظرفیت اسمی روی پلاک بانک خازنی را بررسی نکنید. جریان هر پله، سلامت فیوزها، دمای خازن‌ها، عملکرد کنتاکتورها، تنظیم CT و لاگ رگولاتور باید اندازه‌گیری شود. در بسیاری از کارخانه‌ها، مشکل از «کمبود ظرفیت طراحی» نیست؛ یک خرابی ساده باعث شده چند پله عملاً از مدار خارج شوند.
۹) جریمه توان راکتیو با جریمه تجاوز از قدرت قراردادی یکی نیست
این دو ردیف اغلب در قبض صنعتی کنار هم دیده می‌شوند اما منطق کاملاً متفاوتی دارند. تجاوز از قدرت به عبور دیماند یا قدرت قرائت‌شده از سقف قراردادی مربوط است؛ انرژی راکتیو به کیفیت استفاده از شبکه و ضریب توان دوره مربوط می‌شود. ممکن است کارخانه‌ای هیچ تجاوز از قدرت نداشته باشد اما PF آن ۰٫۸ باشد و بهای راکتیو سنگینی بپردازد. برعکس، ممکن است PF عالی باشد ولی دیماند از قدرت قراردادی عبور کند.
موضوع | تجاوز از قدرت | انرژی راکتیو |
شاخص اصلی | kW دیماند / قدرت قرائت‌شده | PF و kvarh دوره |
ریشه مشکل | پیک بار بیش از سقف مجاز | بار القایی و جبران ناکافی |
راهکار اصلی | مدیریت دیماند یا اصلاح قدرت قراردادی | اصلاح ضریب توان و بانک خازنی |
امکان هم‌زمانی | بله | بله |
برای تفکیک دقیق این مفاهیم، مقاله نیروبان درباره قدرت قراردادی قبض برق چیست؟
۱۰) آیا خرید برق از بورس یا خرده‌فروش، جریمه راکتیو را حذف می‌کند؟
خیر. تغییر مسیر خرید انرژی، ماهیت فیزیکی مصرف راکتیو در محل کارخانه را از بین نمی‌برد. اگر برق خود را از بورس انرژی، قرارداد دوجانبه یا خرده‌فروش تهیه کنید، همچنان شبکه انتقال و توزیع برق را تحویل می‌دهد و شاخص‌های کیفیت مصرف در محل اندازه‌گیری می‌شوند. انرژی راکتیو، دیماند، ترانزیت و عوارض، مؤلفه‌هایی مستقل از «قیمت خرید هر کیلووات‌ساعت انرژی» هستند.
برای دیدن تصویر کامل اجزای هزینه، مقاله محاسبه هزینه برق ۱۴۰۵؛ قبض خانگی، تجاری و صنعتی
و برای تفکیک هزینه شبکه از انرژی، مقاله هزینه ترانزیت برق ۱۴۰۵؛ فرمول محاسبه و نرخ صنایع
۱۱) چک‌لیست ممیزی جریمه توان راکتیو در قبض کارخانه
• انرژی اکتیو کل دوره (kWh) و انرژی راکتیو کل دوره (kvarh) را از قبض یا گزارش کنتور استخراج کنید.
• PF دوره را مستقل محاسبه کنید و با مقدار درج‌شده در قبض تطبیق دهید.
• بررسی کنید آیا قدرت قراردادی شما ۳۰ کیلووات یا بیشتر است و بند ۸ تعرفه برای شما موضوعیت دارد.
• بهای برق پیش از عوارض را از قبض جدا کنید و ضریب زیان را روی همان پایه کنترل کنید.
• سقف نرخ راکتیو به ازای kvarh را با هزینه تأمین برق همان سال تطبیق دهید.
• روند سه تا شش دوره را ببینید؛ جهش یکباره PF معمولاً نشانه خرابی پله، تغییر بار یا تنظیمات است.
• لاگ رگولاتور بانک خازنی و جریان واقعی هر پله را اندازه‌گیری کنید؛ به چراغ روی تابلو اکتفا نکنید.
• اگر بارهای غیرخطی زیاد دارید، THD و احتمال نیاز به بانک خازنی فیلترشده/دیتون را بررسی کنید.
۱۲) پرسش‌های متداول درباره جریمه توان راکتیو
آیا «توان راکتیو» همان «انرژی راکتیو» در قبض است؟
خیر. توان راکتیو مقدار لحظه‌ای با واحد kvar است، اما انرژی راکتیو حاصل تجمع آن در زمان و با واحد kvarh ثبت می‌شود. قبض معمولاً با انرژی راکتیو و ضریب توان دوره کار می‌کند.
ضریب توان چند باشد تا بهای راکتیو اعمال نشود؟
طبق شرایط عمومی تعرفه ۱۴۰۵، مرز اعلام‌شده برای مشترکان ۳۰ کیلووات و بیشتر ۹۱ درصد است؛ یعنی اگر متوسط PF دوره کمتر از ۰٫۹۱ باشد، محاسبه بهای راکتیو مطرح می‌شود.
آیا نصب بانک خازنی همیشه جریمه را صفر می‌کند؟
اگر درست طراحی، سالم و متناسب با بار باشد، می‌تواند PF را اصلاح کند؛ اما خرابی پله‌ها، تنظیم نادرست، هارمونیک یا بار متغیر ممکن است مانع نتیجه مطلوب شود.
آیا بانک خازنی بزرگ‌تر بهتر است؟
خیر. جبران بیش از حد می‌تواند شبکه را پیش‌فاز کند و مشکلات فنی ایجاد کند. ظرفیت باید بر اساس اندازه‌گیری و طراحی انتخاب شود.
آیا موتورهای خاموش هم توان راکتیو مصرف می‌کنند؟
موتور خاموش نه، اما موتور روشنِ کم‌بار می‌تواند نسبت توان راکتیو بالاتری نسبت به توان مفید داشته باشد و PF مجموعه را بدتر کند.
چرا با خرید برق از خرده‌فروش هنوز بهای راکتیو داریم؟
چون خرده‌فروش قیمت و مسیر تأمین انرژی را تغییر می‌دهد، اما ضریب توان و جریان راکتیو در نقطه مصرف همچنان توسط شبکه و کنتور اندازه‌گیری می‌شود.
پیشنهاد برای مطالعه در وبلاگ نیروبان
• راهنمای کامل قبض برق صنعتی ۱۴۰۵؛ همه ردیف‌های قبض با مثال واقعی
• محاسبه هزینه برق در ایران؛ راهنمای جامع قبض، تعرفه‌های ۱۴۰۵، دیماند و هزینه برق صنعتی
• قدرت قراردادی قبض برق چیست؟ راهنمای دیماند، قانون ۹۰٪ و تجاوز از قدرت در ۱۴۰۵
• کم‌باری، میان‌باری و اوج‌باری چیست؟ راهنمای ساعات مصرف و تعرفه برق در ایران
• هزینه ترانزیت برق ۱۴۰۵؛ فرمول محاسبه و نرخ صنایع
• خرده‌فروشی برق چیست؟ راهنمای جامع قوانین ۱۴۰۵، بورس انرژی و خرید برق از خرده‌فروش
جمع‌بندی؛ جریمه توان راکتیو یک هزینه قابل‌کنترل است
بهای انرژی راکتیو برخلاف بسیاری از هزینه‌های ثابت قبض، در بخش بزرگی از کارخانه‌ها قابل مدیریت است. اگر PF دوره زیر ۰٫۹۱ باشد، تعرفه ۱۴۰۵ با ضریب ۹ می‌تواند اثر مالی شدیدی ایجاد کند؛ اما ریشه مسئله معمولاً قابل تشخیص است: ظرفیت نامناسب یا خرابی بانک خازنی، بارهای القایی سنگین، کارکرد کم‌بار موتورها، تنظیم نادرست رگولاتور یا هارمونیک‌های شبکه.
رویکرد حرفه‌ای این است که قبض، داده کنتور و وضعیت تجهیزات را کنار هم ببینید. ابتدا PF و kvarh دوره را بازسازی کنید، سپس فرمول تعرفه را کنترل کنید و در پایان وضعیت بانک خازنی و کیفیت توان را اندازه‌گیری کنید. صرف خرید خازن بیشتر یا تغییر قرارداد برق، بدون تشخیص علت، می‌تواند هزینه ایجاد کند یا حتی شبکه داخلی را بدتر کند.
